Kart
Bli kjent med kartet og lær om de ulike funksjonene den tilbyr.

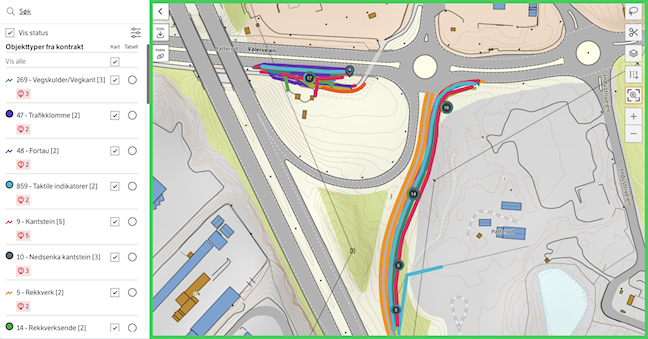

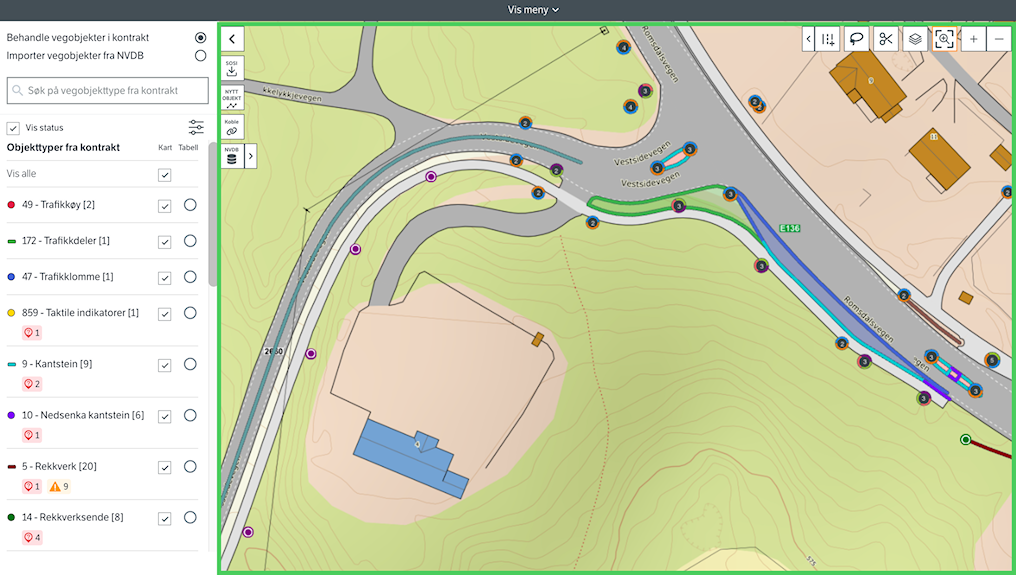

I Databehandling kan du jobbe med flere vegobjekttyper samtidig gjennom kartet. Vegobjekttypene får tildelt sin egen farge som vises i venstremenyen og i kartet.
Geometrityper i kartet
Du kan møte på tre geometrityper i kartet: punktobjekter, linjeobjekter og flateobjekter.
Punktobjekter ser slik ut i kartet:

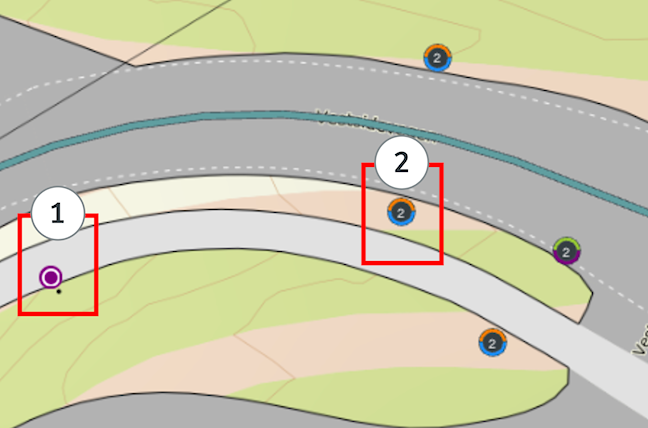

(1) Et punktobjekt på kartet.
(2) Flere punktobjekter som ligger tett rundt et område. Disse vil samle seg i en klynge basert på hvor langt unna eller nærme du er på kartet. Det finner du ut ved å forstørre kartet og se om klyngen splitter seg til flere punktobjekter eller forblir en klynge. Punktobjekter som ligger oppå hverandre vil alltid samle seg i en klynge (for eksempel skiltplate og skiltpunkt).

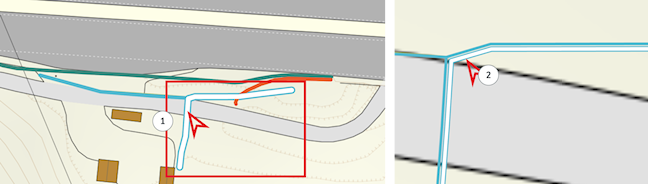

Linjeobjekter ser slik ut i kartet:

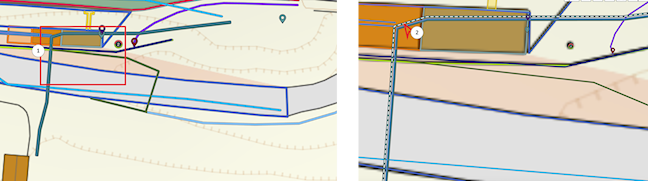

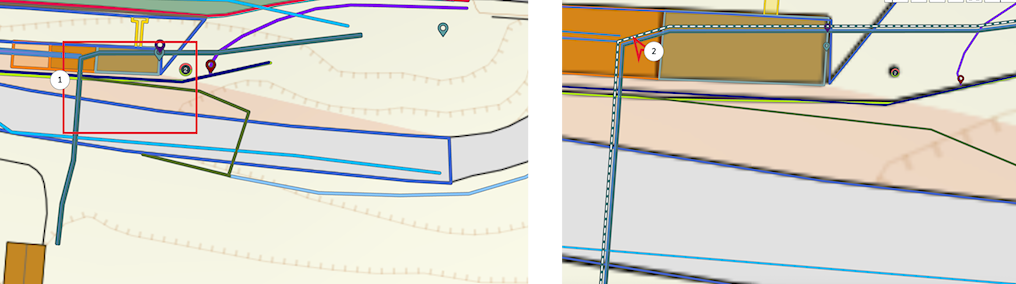

(1) Dersom du zoomer langt nok ut kan linjeobjekter også samle seg i en klynge. Du må derfor forstørr kartet for å undersøke om det egentlig ligger flere linjeobjekter ved siden av hverandre eller om de er oppå hverandre.
(2) Når du hovrer over linjeobjekter, vil det bli uthevet, og du kan se et tydeligere skille mellom linjeobjektene som ligger rundt det.
Flateobjekter har en tykk omriss med en lys fylling på innsiden. De oppfører seg på samme måte som linjeobjekter når du hovrer over dem. Forstørr kartet for å undersøke om det ligger flere ved siden av hverandre.

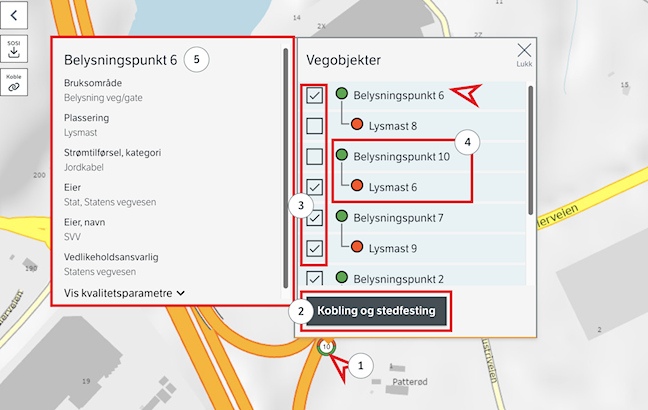

Liste over valgte vegobjekter i kartet
Det er mulig å interagere med vegobjektene ved å trykke på dem. Du vil få en liste over de valgte vegobjektene. Herfra kan du se relasjoner, egenskaper, kvalitetsparametre, og du kan koble eller stedfeste etter ønske.

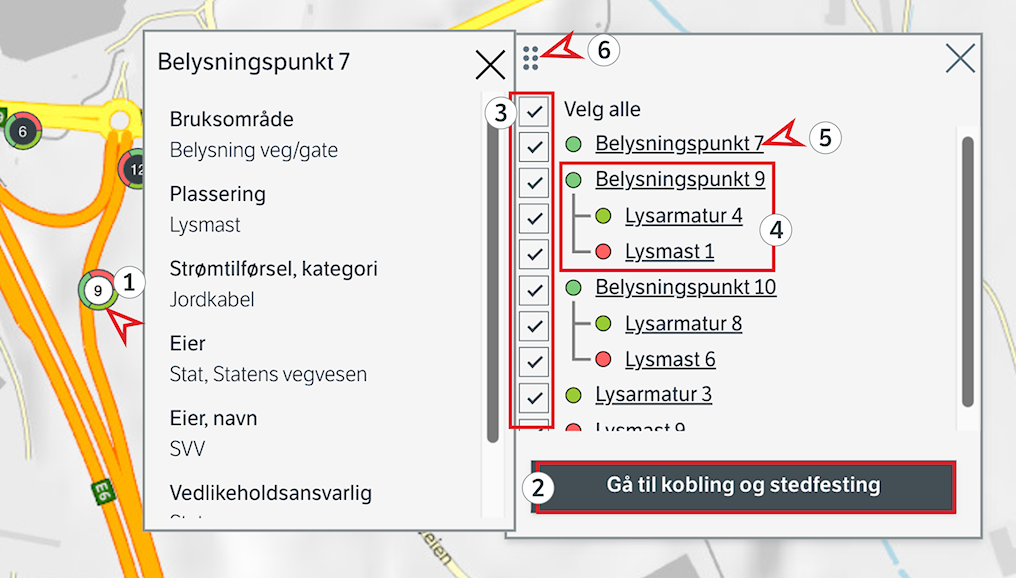

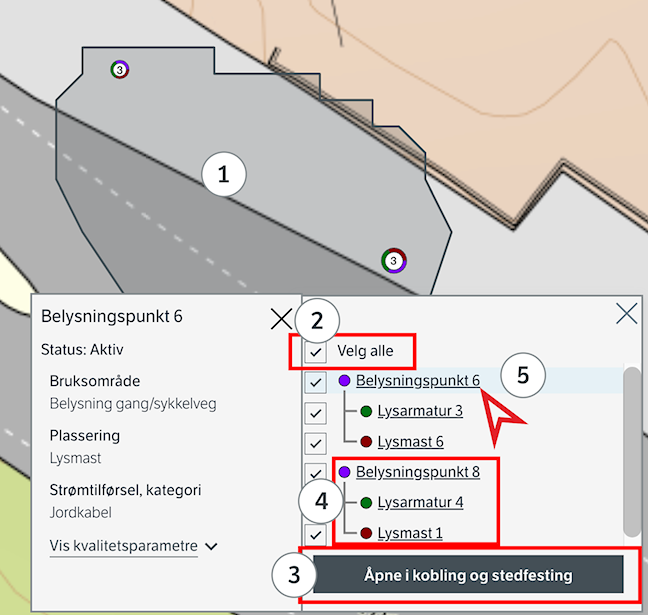

(1) Når du trykker på et vegobjekt eller en klynge på kartet vil du få opp en liste over de valgte vegobjektene.
(2) Herfra kan du velge å koble og/eller stedfeste de valgte vegobjektene ved å trykke på “Kobling og stedfesting”. Dette vil åpne en ny boks nederst til høyre på kartet. (Mer om dette kan du lese om på Kobling eller Stedfesting).
(3) Du kan bruke sjekkboksene til å huke av vegobjekter du ikke ønsker å ta med når du åpner “Kobling og stedfesting”.
(4) Dersom de valgte vegobjektene har en relasjon, vil dette vises som et “relasjonstre” i listen. Merk at det kun er vegobjekttypene som er markert som synlig i kartet som blir med i relasjonstreet. Det betyr at vegobjektene kan ha andre koblinger som ikke vises i denne listen. Ønsker du å se hele relasjonstreet til et vegobjekt må du velge kun det vegobjektet i kartet og trykk på kobling for å undersøke dypere.
(5) Trykk på et vegobjektnavn for å få opp informasjon om vegobjektet. På bildet har vi trykket på belysningspunkt 7.
(6) Trykk og hold på prikk-ikonet samtidig som du drar boksen rundt i kartet for å flytte den.

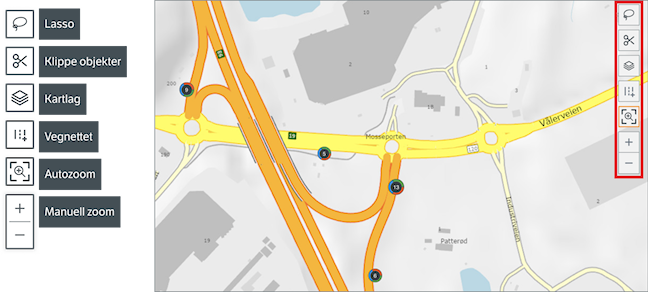

Kartverktøy

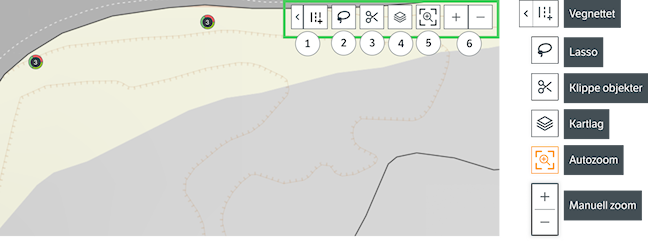

Du finner de ulike verktøy knyttet til kartet øverst til høyre.
(1) Vegnettet - Denne knappen er todelt. Trykk på høyresiden av knappen for å slå på vegnettet. Når vegnettet er slått på vil du se streker mellom vegnettet og vegobjektene, hvis vegobjektene er stedfestet. Venstresiden av knappen har et pil-ikon. Dette åpner innstillingene til vegnettet, hvor du kan filtrere mellom vegkategori, vegfase, og trafikantgruppe.
(2) Lasso - Verktøyet lar deg spesifikt velge flere vegobjekter på kartet ved å tegne en flate rundt objektene. Ønsker du å bruke lassoen mer fritt kan du holde på “Shift” samtidig som du bruker lassoen i kartet. Dette kan være nyttig i et område med altfor mange vegobjekter.
(3) Klipping - Klipp et linjeobjekt i to deler. Disse vil bli til to nye linjeobjekter. Kun vegobjekter med operasjon opprett kan klippes.
(4) Kartlag - Du kan endre kartlag mellom “Geodata kart” eller “Norge i bilder”.
(5) Autozoom - Når autozoom er på, vil kartet tilpasse seg vegobjektene du viser på kartet. Du kan slå den av og på etter ønske.
(6) Manuell zoom - Du kan styre zoom-nivået selv. Trykk “+” for å forstørre kartet og “-” for å forminske kartet.

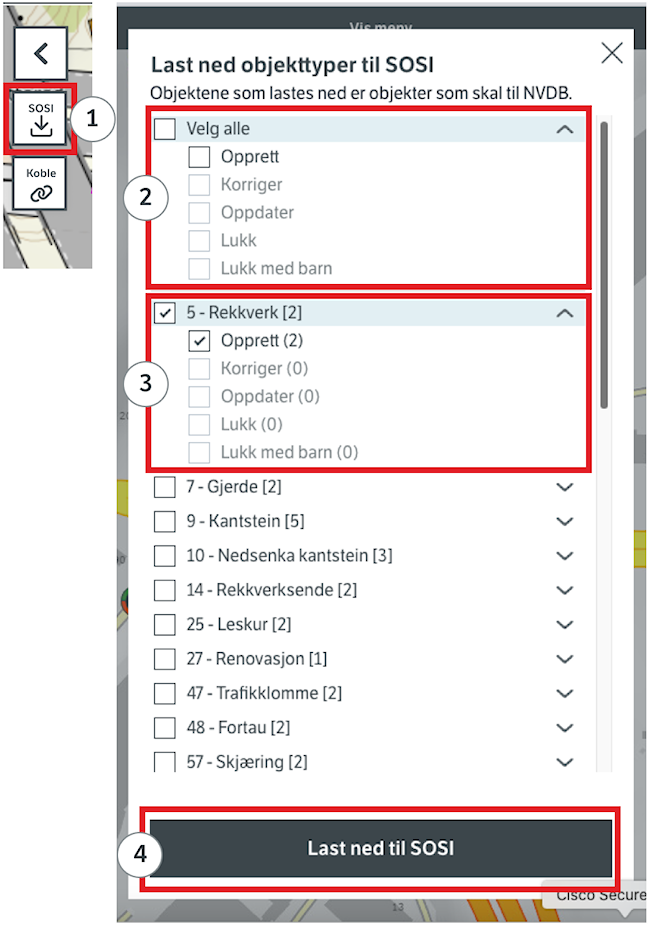

Last ned vegobjekttyper (SOSI-filer)
(1) Det er mulig å laste ned vegobjekter fra kontrakt til SOSI-filer. Trykk på “SOSI”-knappen til venstre for kartet. Du vil få en pop-up som viser en liste over objekttypene som finnes i kontrakten. Under hver objekttype kan du se antall vegobjekter per operasjon. Det lastes ned en separat SOSI-fil for hver operasjon. Dersom du gjør endringer i databehandling, blir disse endringene med ved nedlasting av fil.
(2) Huk av “Velg alle” dersom du ønsker å lastened alle vegobjekttyper og alle operasjonene som finnes i kontrakten. Du kan også gjøre dette dersom du vil laste ned alle og utelate noen få. Da kan du huke av de du ikke ønsker å laste ned i stedet.
(3) Ønsker du å laste ned noen få vegobjekttyper og/eller operasjonstyper, kan du huke av per operasjon under de enkelte vegobjekttypene.
(4) Når du har huket av valgte objekttyper og operasjoner, trykk “Last ned SOSI”. Nå vil det lastes ned SOSI-filer for hver objekttype og operasjonstype.
Opprett et nytt linjeobjekt

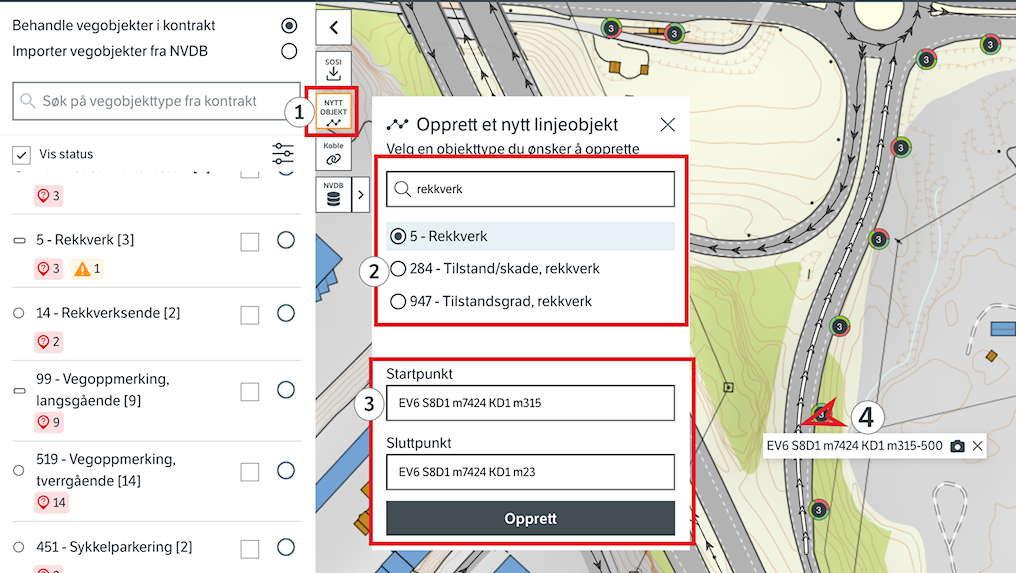

(1) Trykk på “Nytt objekt” for å opprette nye linjeobjekter.
(2) Søk eller bla i listen med linjeobjekter. På bildet søker vi direkte etter objekttypen rekkverk.
(3) Velg en vegsystemreferanse for å definere hvor linjeobjektet skal ligge. Velg start og sluttpunktet for å definere hvor langt vegobjektet skal være.
(4) Du kan kopiere vegsystemreferansen direkte fra Datafangst ved å trykke på en veglenke. Dette vil åpne lenkens vegsystemreferanse. Husk at du må legge punkt ikke strekning. For eksempel kan startpunktet være på m315, og sluttpunktet m23. Du kan også bruke vegkart til å kopiere ønsket vegsystemreferanse.
Vis en vegobjekttype fra NVDB i kartet
Det finnes flere måter å vise og hente vegobjekter fra NVDB på, men denne metoden er den eneste måten å se både vegobjekter fra NVDB med vegobjektene i kontrakten på kartet. De andre måtene krever at du må importere de til kontrakten først, før du kan vise de sammen med vegobjektene i kontrakten. Merk at du kun kan vise ett vegobjekttype fra NVDB om gangen, og vegobjekttypen må også eksistere i kontrakten.
Slik viser du en vegobjekttype fra NVDB i kartet:

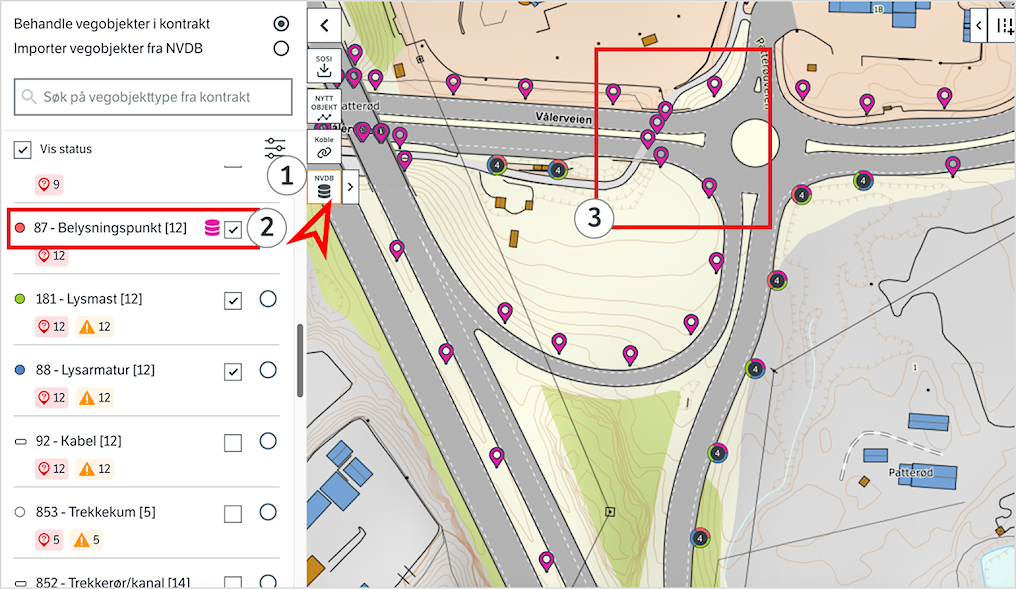

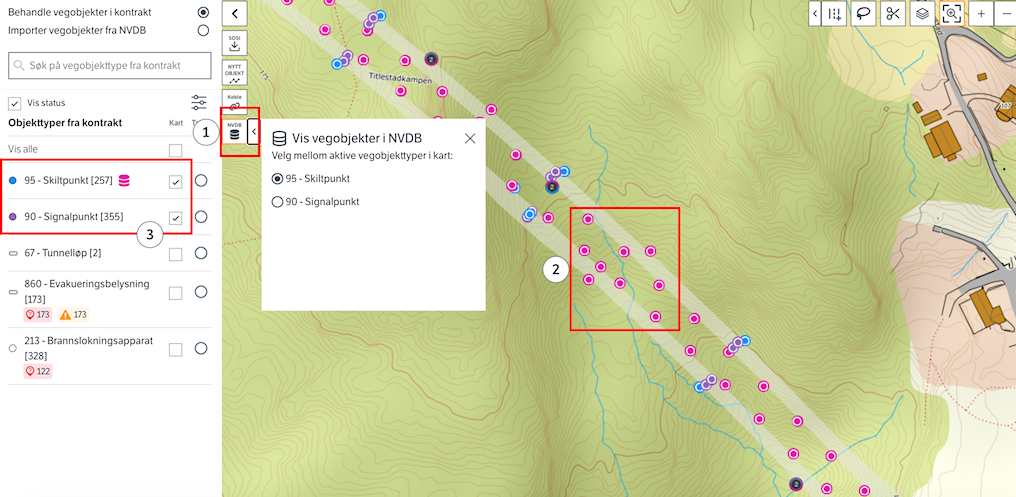

(1) Denne knappen er todelt. Knappen til venstre slår på “Vis objekttypen fra NVDB”, mens knappen med pilen til høyre åpner en boks som lar deg velge hvilke objekttype du ønsker å vise i kontrakten.
(2) Når du slår på NVDB-knappen vil det automatisk vise objekttypen i kontrakten som er aktiv på kartet. På bildet vises belysningspunkt, lysmast og lysarmatur på kartet. Ettersom belysningspunkt er først i listen til venstre er det belysningspunkt som vises først når NVDB-knappen er på.
(3) Vegobjekttyper som blir vist gjennom denne NVDB-knappen får alltid en rosa farge. Det er for å skille mellom de du har i kontrakten og de som eksisterer i NVDB. På bildet er belysningspunktene i kontrakten røde, mens belysningspunktene i NVDB er rosa.
(4) Åpne knappen til høyre for å bytte til ønsket vegobjekttype. Husk at vegobjekttypen må finnes i kontrakten, og må være aktiv i kartet for at den vises i listen.
(5) På bildet har vi nå byttet ut belysningspunkt med lysmast. Lysmast som eksisterer i NVDB er visualisert som rosa punkter på kartet.
Importer vegobjekter via NVDB-knappen

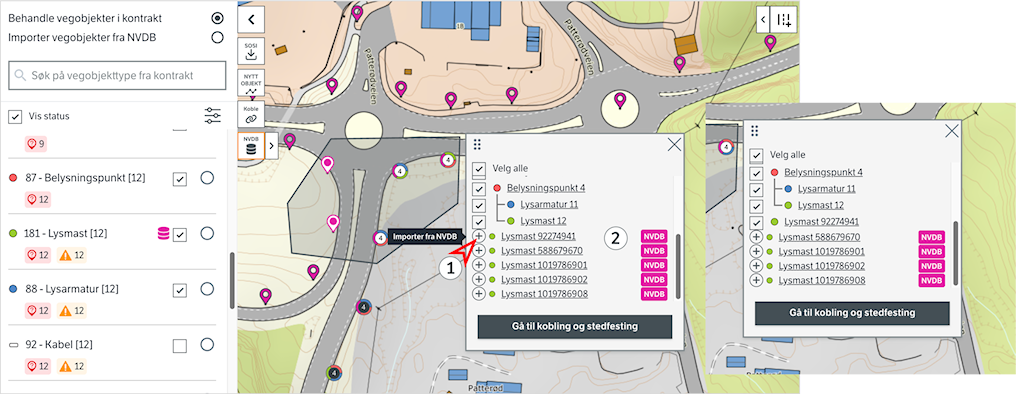

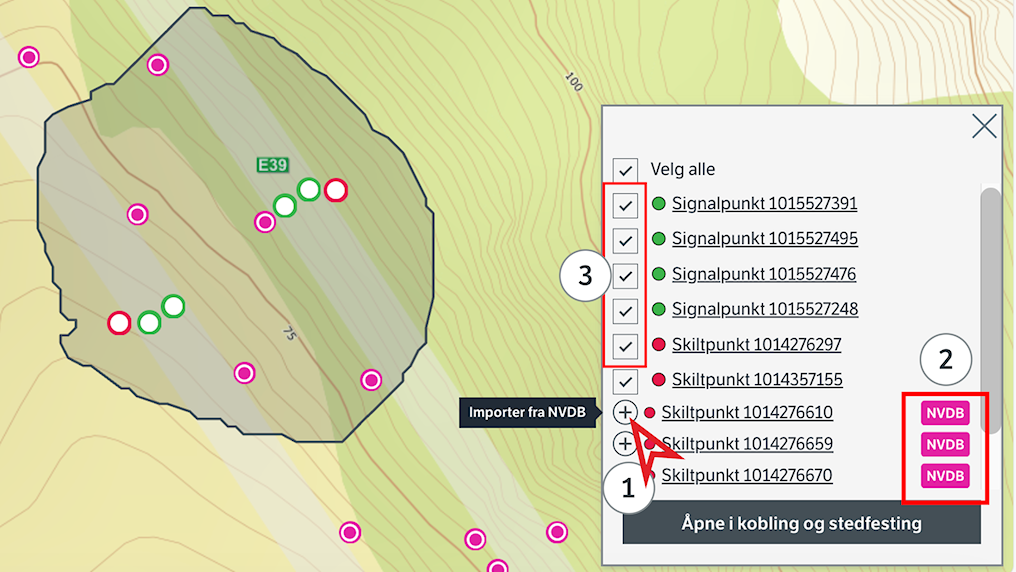

(1) Når du slår på NVDB-knappen er det også mulig å importere vegobjektene fra NVDB. Her velger jeg en rekke vegobjekter med lassoen. Vegobjekter med “+” i stedet for en sjekkboks betyr at den ikke er i kontrakten enda. Trykk på “+” for å importere vegobjektet.
(2) Vegobjekter som eksisterer i NVDB har også en rosa “NVDB” merke. Denne vil forsvinne når du importerer vegobjektet til kontrakten.
(3) Når du har importert vegobjektet vil “+” endre seg til en sjekkboks. Det er kun vegobjekter som er importert i kontrakten som blir inkludert når du går til kobling og stedfesting.
