Kobling

I Datafangst anbefales det å sammenkoble vegobjektene før du stedfester. Du kan stedfeste mer effektivt etter kobling fordi Datafangst håndterer stedfesting innenfor forelder-regelverket.
Det finnes flere måter å koble vegobjekter på, og hvilken metode du velger er kontekstavhengig. Her kan du lese om de ulike metodene og når de kan være hensiktsmessig å bruke. Merk at disse er forslag, og alle har ulike arbeidsprosesser.

Koble vegobjekter på vegobjekttypenivå​

Dersom du ønsker å koble flest mulig vegobjekter på kort tid, kan du la Datafangst utføre en automatisk kobling på vegobjekttypenivå. Eneste du trenger å gjøre er å velge de to vegobjekttypene Datafangst skal koble for deg.

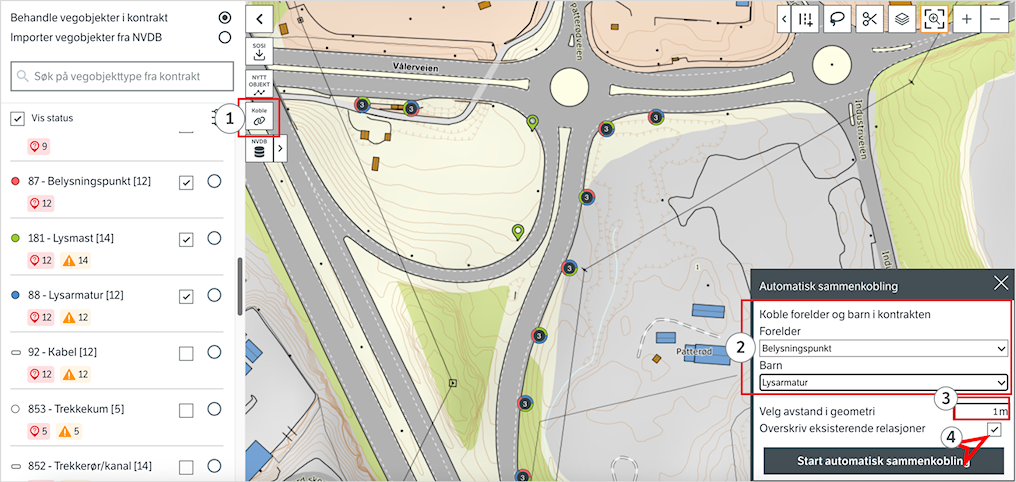

Slik kobler du på vegobjekttypenivå:

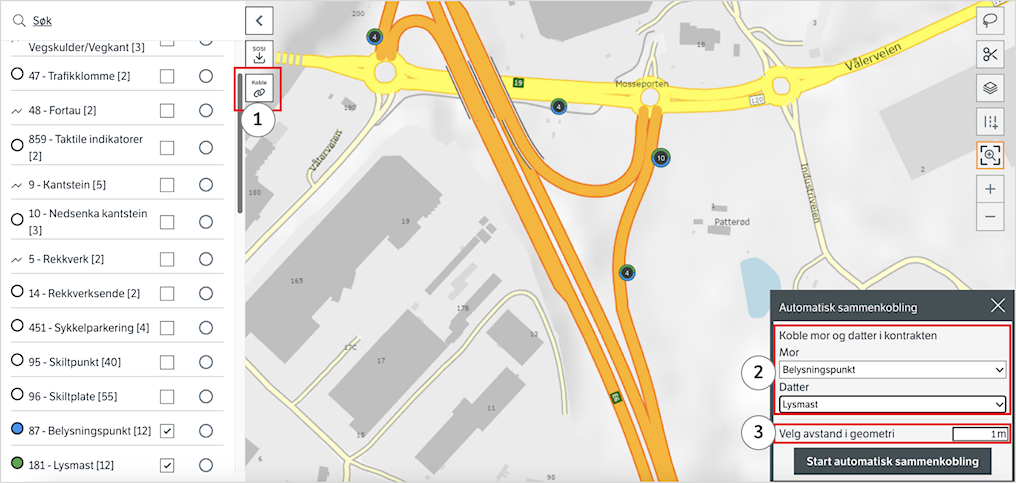

(1) Trykk på “Koble”- knappen. En boks vil dukke opp nederst til høyre.

(2) Velg en foreldertype først. Deretter vil du få forslag til gyldige barntyper. Du kan kun koble ett barntype med ett foreldertype om gangen.

(3) Datafangst søker etter relevante vegobjekter innenfor en standardavstand på 1 meter. Juster avstand i dette feltet, hvis du ønsker at Datafangst skal søke nærmere eller lengre unna.

(4) Standarden er at Datafangst kun sammenkobler de som mangler kobling, og hopper over de som allerede har en kobling. Ønsker du å koble alt uavhengig om de har en kobling eller ikke, huker du av på “Overskriv eksisterende relasjoner”.

(5) Bekreft valgene dine ved å trykke på “Start automatisk sammenkobling”. Du vil få en bekreftelse på antall objekter som har fått kobling og de som ikke fikk kobling. Det fins 3 måter å sjekke relasjonene som har blitt opprettet. Dette kan du lese mer om lenger ned.

Koble et utvalg av vegobjekter

Det kan skje at Datafangst ikke klarer å koble noen vegobjekter på vegobjekttypenivå, eller at noen får feil kobling. Hvis dette er tilfellet kan du kjøre metoden på nytt. Får du fortsatt feil anbefales det at du prøver å koble disse vegobjektene på to følgende måter:

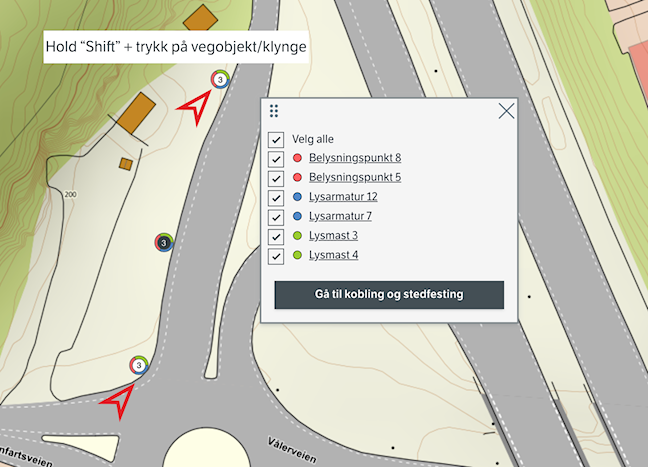

1) Hold  “Shift” samtidig som du trykker på vegobjektene du ønsker å sammenkoble.
Ønsker du for eksempel å koble vegobjektene som ikke fikk kobling på typenivå kan du velge bare disse objektene ved å holde “Shift” samtidig som du trykker på de i kartet. Denne måten passer også best dersom du ønsker å få tak i objekter som har en del naboer slik at lassoen blir utfordrende. Trykk videre på “Kobling og stedfesting” når du er klar.

2. Koble et utvalg av vegobjekter med lasso:

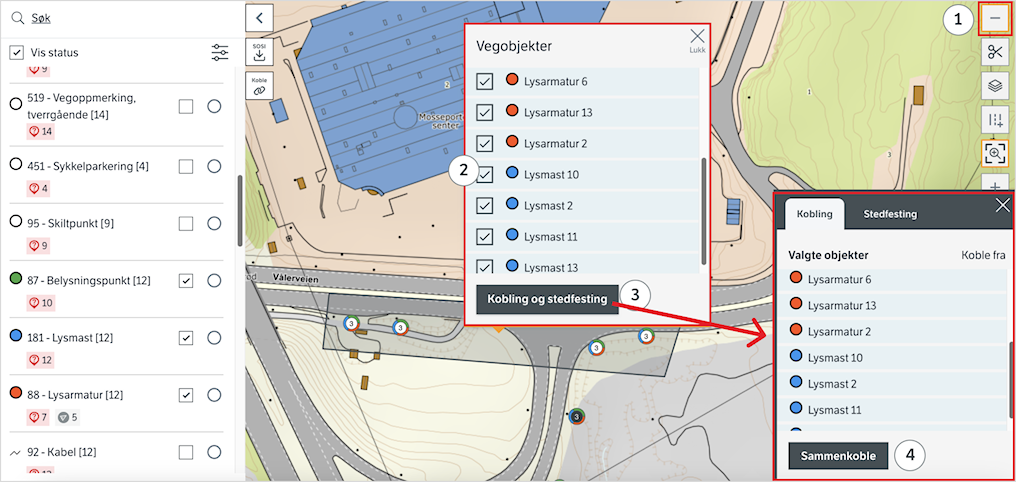

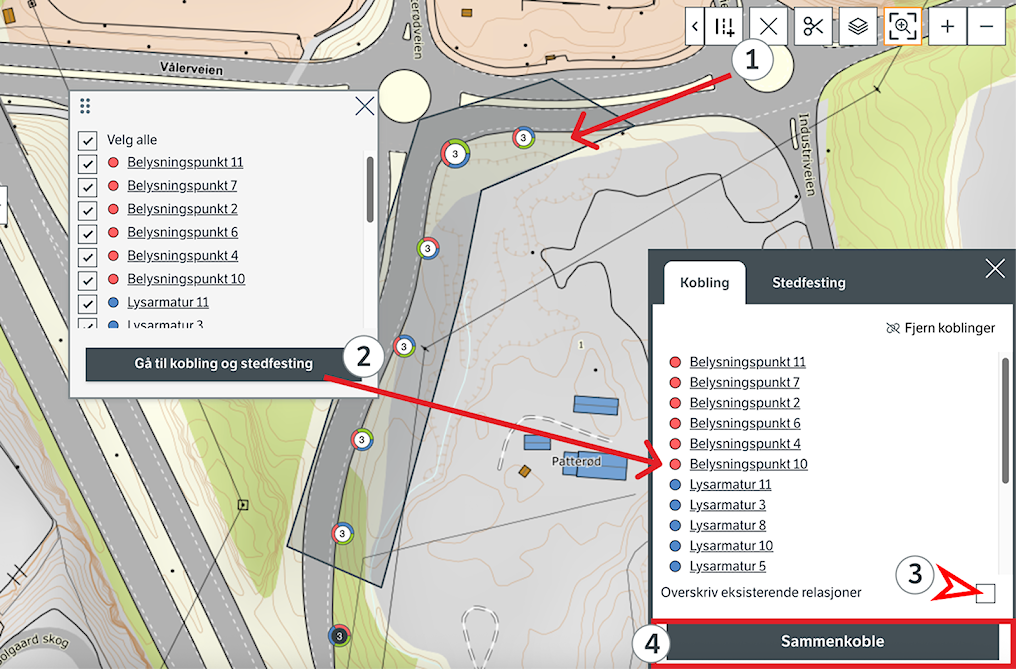

(1) Trykk på “Lasso” ikonet. Når den er aktiv endrer ikonet seg til et kryss. Du kan begynne å tegne et omriss rundt vegobjektene ved å trykke på et punkt i kartet. På bildet ovenfor har man valgt å koble en mengde med belysningspunkt, og lysarmaturer.

(2) Etter du har valgt mengden med vegobjekter, vil en liste over vegobjektene dukke opp på kartet. Trykk på “Kobling og stedfesting” for å få opp en boks nederst til høyre. I denne boksen kan du både koble og stedfeste. I Datafangst anbefales det at du kobler før du stedfester vegobjektene.

(3) På boksen nederst til høyre er det ikke tegnet streker mellom vegobjekttypene. Det vil si at ingen av disse er koblet med hverandre. Dersom vegobjektene i listen har relasjoner med hverandre, men du ønsker å koble de på nytt kan du huke av på “Overskriv eksisterende relasjoner”. Datafangst vil automatisk koble objektene med relasjoner på nytt. Her kan du enten få samme relasjoner, eller nye relasjoner utifra det Datafangst behandler.

(4) Når du trykker på "Sammenkoble"-knappen vil Datafangst utføre en automatisk sammenkobling av vegobjektene i modalen. Har du ikke huket av på “Overskriv eksisterende relasjoner” vil Datafangst vil automatisk koble det som er relevant å koble sammen, og hoppe over de som har kobling fra før.

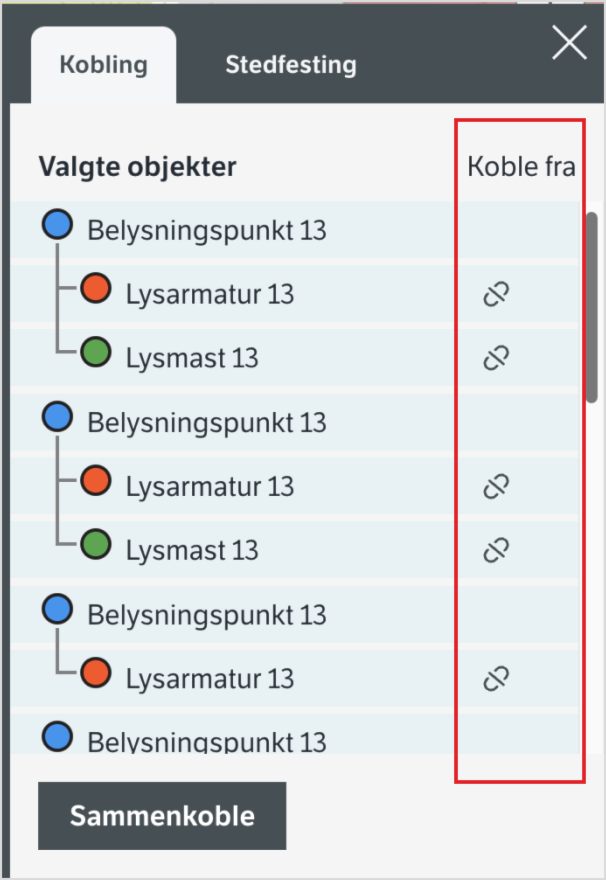

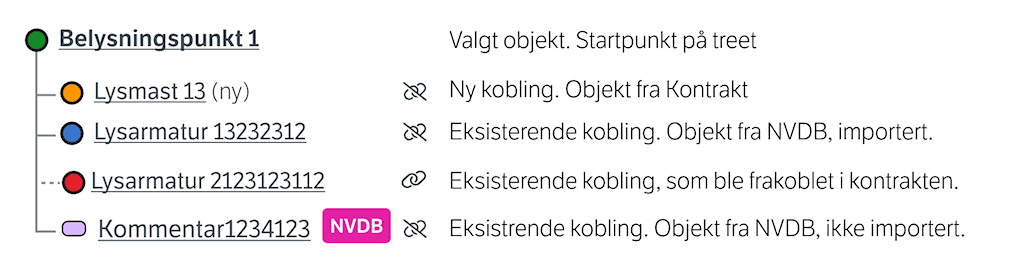

Bildet nedenfor er et eksempel på hvordan det ser ut når de har blitt sammenkoblet. Dersom en kobling ikke stemmer kan du trykke på lenke-ikonet for å fjerne koblingen.



Koble ett vegobjekt om gangen​

Den eneste måten å koble med vegobjekter i NVDB uten å først importere vegobjektene er ved å koble ett vegobjekt om gangen. Du kan koble enten via tabellen, ta lasso rundt vegobjektene av samme type eller trykke direkte på ett vegobjekt i kartet. Boksen nederst til høyre vil ha en “Se eller legg til relasjon” for hvert vegobjekt. Denne visningen skjer kun dersom du velger å åpne kobling med vegobjekter av samme type.

 Slik bruker du "Se eller legg til relasjon” visningen:

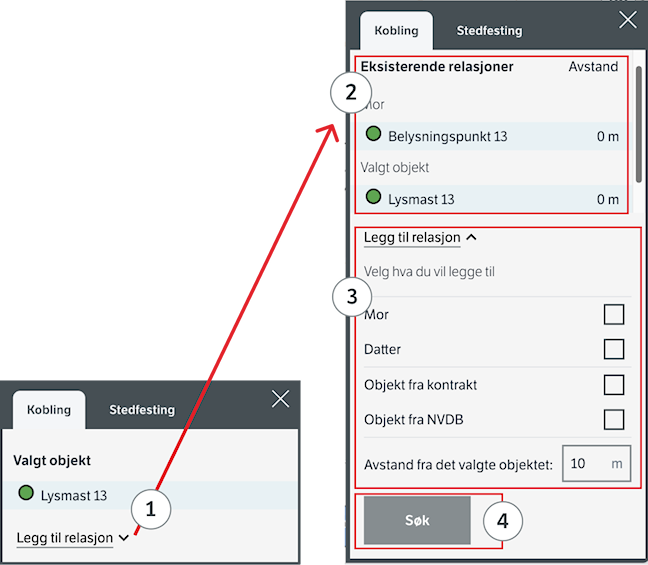

(1) På bildet har jeg valgt å trykke på ett vegobjekt i kartet. Ettersom det kun er ett vegobjekt blir jeg direkte tatt til “Se eller legg til relasjon”.

(2) Her kan du søke etter potensielle relasjoner å legge til. Huk av på det du ønsker å søke etter, og velg ønsket søkeavstand.

(3) Søket skjer automatisk etter du har huket av på sjekkboksene, og du vil få en liste med potensielle foreldre og barn. Velg objektene du ønsker å koble med og bekreft valgene ved å trykke på “Sammenkoble”. Dersom du kobler med vegobjekter som ikke ligger i kontrakten vil disse bli automatisk importert som følge av koblingen.

Se hva som ble koblet sammen​

1. Se alle relasjoner til et vegobjekt (NVDB og kontrakt)

Slik undersøker du alle relasjoner til et vegobjekt:

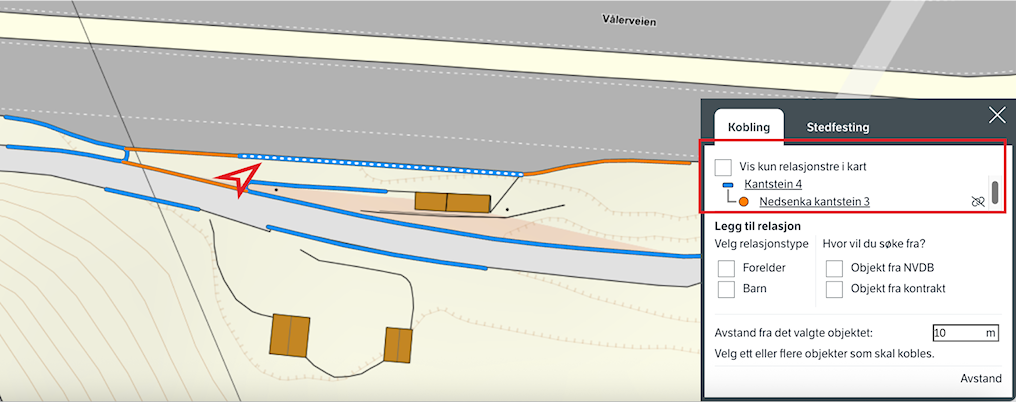

(1) Det er kun i “Se eller legg til relasjon” du får sett alle relasjonene til et vegobjekt. De andre måtene viser kun relasjoner mellom vegobjekter i kontrakten, selvom de kan ha relasjoner med vegobjekter i NVDB. På bildet 1 har vi valgt å se alle relasjonene til Kanstein 4.

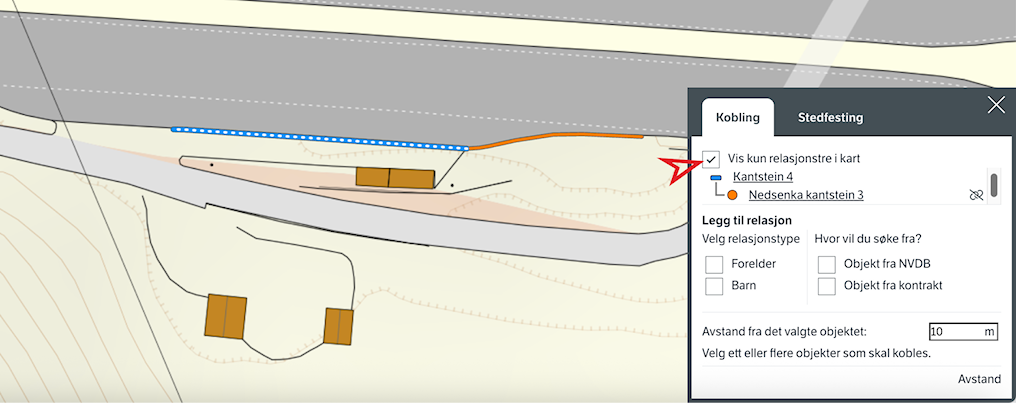

(2) Huk av på “Vis kun relasjonstre i kart” hvis du kun ønsker å kun se Kanstein 4 og objektets relasjoner på kartet. Dette gjelder også potensielle relasjoner som Kantstein 4 har med vegobjekter i NVDB, selv om det ikke har blitt importert i kontrakten. Det er mulig å importere vegobjektet direkte via kartet. Trykk på vegobjektet og en ny boks vil dukke opp. Trykk på "+" tegnet ved siden av vegobjektnavnet for å importere til kontrakten.

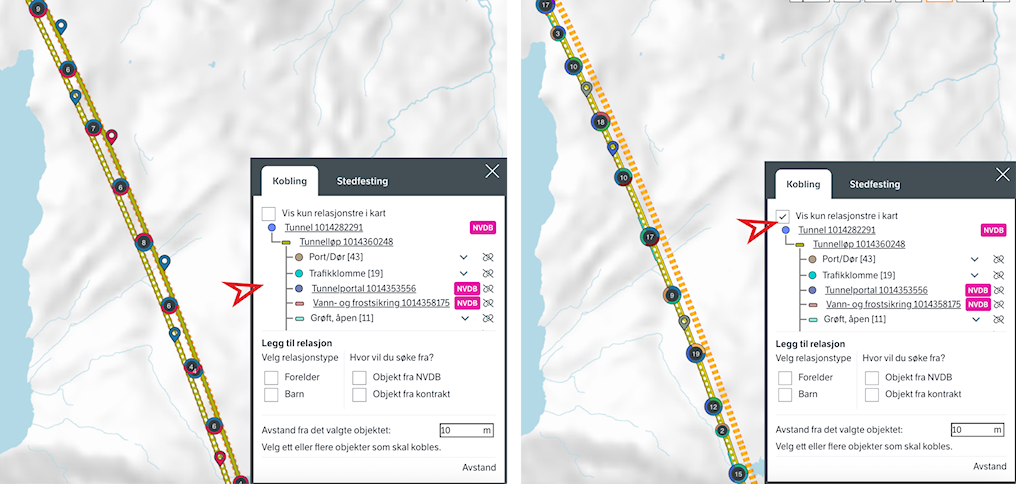

Bildet nedenfor er et annet eksempel med en tunnelløp som har både relasjoner i kontrakt og NVDB.





2. Sjekk relasjoner mellom vegobjekter i kontrakten

Slik undersøker du koblinger innenfor et kontrakt via kartet:
Du trenger ikke å gå gjennom vegobjekttabellen for å se relasjonene. Alternativt kan man markere flere objekter med lassoen.

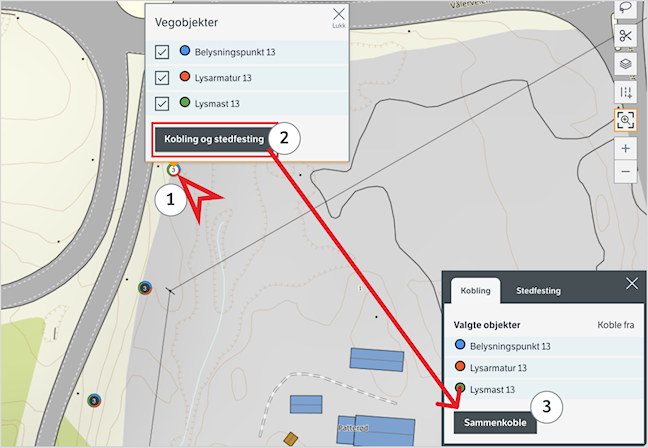

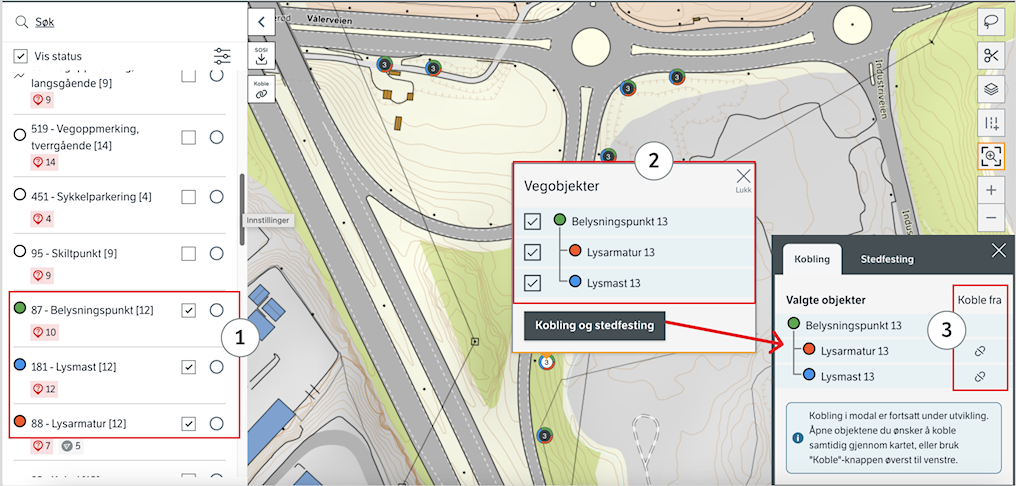

(1) På dette bildet har man slått på visning av belysningspunkt, lysarmaturer og lysmaster i kartet.

(2) Siden de er nærme hverandre kan du trykke på klyngen. Dersom vegobjektene er koblet sammen vil du få opp et relasjonstre.

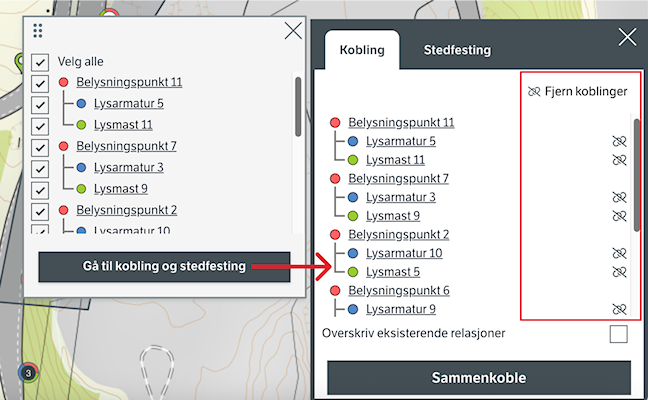

(3) Du kan også fjerne kobling ved å trykke på “Kobling og stedfesting”. Det vil være en boks nederst til høyre. Trykk på lenken for å fjerne. Du kan også koble de på nytt. Etter du har fjernet kobling, vil det dukke opp en “Sammenkoble” knapp i denne boksen.

NB! - Det er viktig at du huker av de relevante vegobjekttypene i kartet. Hvis ikke vegobjekttypen er huket av, vil det ikke vise som en kobling selv om det kan være det. Det anbefales derfor å vise alle vegobjekttyper som kan være koblet sammen i kartet, så du får et nøyaktig relasjonstre når du undersøker.

3. Sjekk relasjoner via vegobjekttabellen

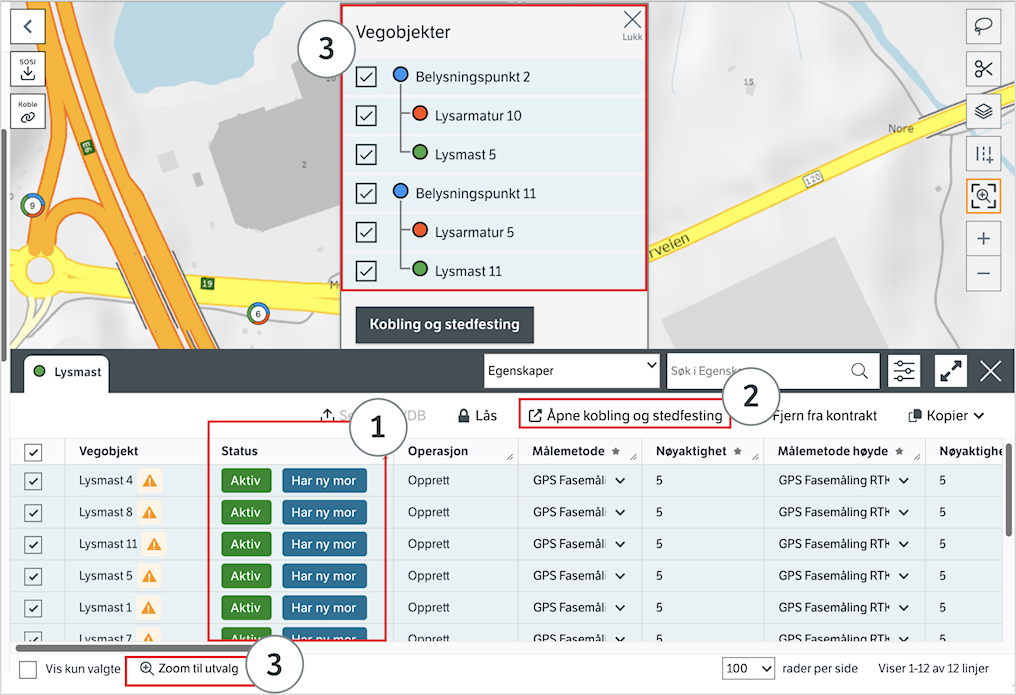

Slik undersøker relasjoner via vegobjekttabellen:
(1) Under “Status” får du en overordnet oversikt over hvilke vegobjekter som er koblet med en forelder. Merk at det du ikke får opp en koblet status fra forelder til et barn. Vegobjektene i Datafangst kun vet om de har en forelder, og ikke om de har barn. Du må derfor sjekke koblinger fra barnobjektet.

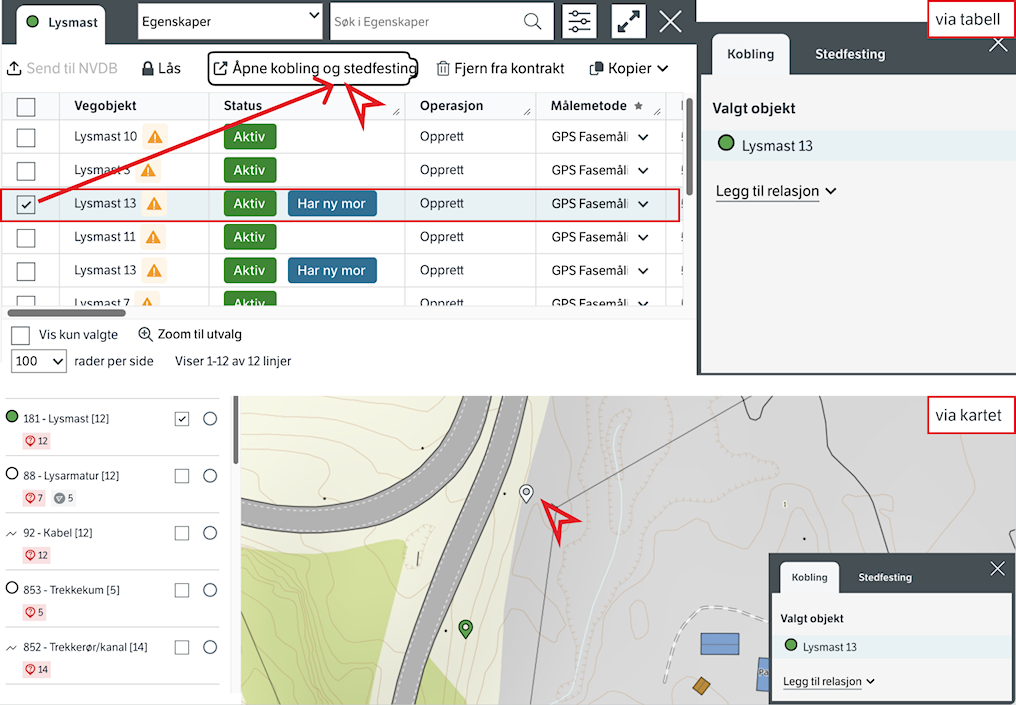

(2) Når du kun huker av ett vegobjekt i tabellen og åpner “Kobling og stedfesting” vil du få en oversikt over eksisterende koblinger fra kontrakten, og fra NVDB. Her kan du også legge til nye koblinger. Les mer om dette i “Koble ett vegobjekt om gangen”.

(3) Velger du mer en ett vegobjekt er det ikke mulig å bruke denne visningen lenger. Da anbefales det at du heller trykker på “Zoom til utvalg” i tabellen. Kartet vil ta deg til de valgte vegobjektene. Herfra bruker du kartet og ikke tabellen. Trykk på ett vegobjekt eller en klynge på kartet. Du vil få opp listen over vegobjekter. Dersom de er koblet sammen vil du se et relasjonstre.

---
