5: Når skal vi koble vegobjektene til rampene i toplanskryss?
Denne siden beskriver regler for stedfesting av vegobjekter i toplanskryss med ramper – inkludert hvordan objekter skal kobles til hovedveg eller rampe, og hvordan multippel stedfesting unngås.
5.1: Generelt

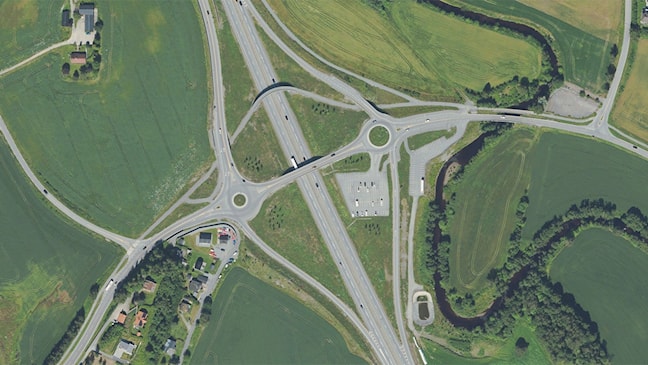

Ramper er forbindelser fra én veg til en annen veg i større kryssområder. Ei rampe kan enten tangere inn mot en hovedveg som avkjørings- eller påkjøringsfelt, den kan ende inn i et plankryss eller den kan koble seg sammen med en annen rampe og fortsette som en egen veg.

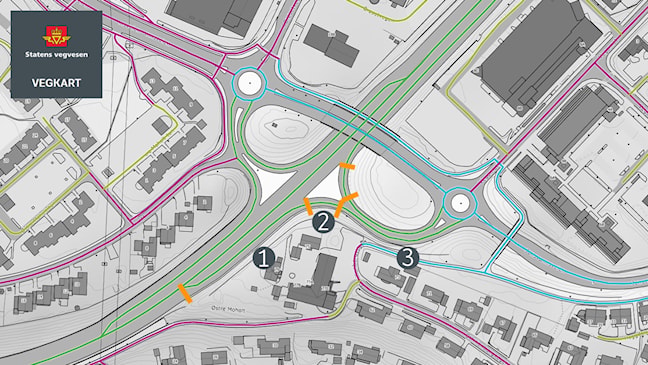

Eksempel på ramper i toplanskryss med ulike strekningstyper
Ut fra dette kan ei rampe bestå av tre ulike typer strekninger (se figur over):
- Rampe langs hovedveg – fra rampe starter til den fysisk bøyer av fra vegen.
- Frittliggende rampe – rampe som ikke ligger inn mot annen veg/rampe.
- Rampe som ligger inn mot annen rampe.
Regel 5-1:
I forbindelse med ramper gjelder følgende:
a: Vegobjekter langs strekning 1 (der rampa tangerer mot hovedveg) skal normalt kobles mot hovedvegen. Vegobjekter i vegbanen kobles til rampe (vegdekke, vegoppmerking)
b: Vegobjekter langs strekning 2 skal normalt kobles mot rampe
c: Vegobjekter langs strekning 3 skal normalt kobles til nærmeste rampe eller mot kryssende veg. Vegobjekter som eies av hovedvegen kobles til rampe, mens vegobjekter som eies av sekundærvegen kobles til denne.
d: Vegobjekter som kun har en funksjon for trafikken på rampene skal kobles til rampe.
e: Vegobjekt som ligger mellom ramper kobles til kun én av rampene (ikke multippel stedfesting)
f: Vegobjekt som ligger mellom ramper og hovedveg knyttes i utgangspunktet til hovedveg. Dersom vegobjektet har funksjon kun mot rampa, kobles det mot rampa; eksempelvis veglys.
g: Vegobjekt som starter på strekning 1 og fortsetter videre langs rampa skal i sin helhet kobles til rampa
h: Vegobjekt som starter før rampa og fortsetter langs rampa skal splittes mellom strekning 1 og 2 for å unngå multippel stedfesting.
i: Øvrige vegobjekter skal normalt kobles til en av hovedvegene
j: Ved tvilstilfeller knyttes vegobjektene til hovedvegen
Regel 5-2:
Ett og samme vegobjekt skal enten være koblet mot hovedvegen eller rampa – ikke begge samtidig – det vil si ikke multippel stedfesting der både hovedveg og rampe inngår. Metode 1 og 2 i kapittel 1.4 skal fortrinnsvis benyttes; det vil si enten koble hele vegobjektet til hovedvegen, eller dele det i to vegobjekter som kobles hver for seg til hovedveg og rampe.
I slike områder vil det uansett løsning være vanskelig å få full oversikt over vegobjektenes utstrekning. Det anbefales derfor at alle fysiske vegobjekter i et slik område gis egengeometri.
5.2: Eksempler
Eksempler på vegobjekter som i gitte situasjoner skal kobles til rampe:
- Vegdekke/overbygning av rampa
- Skiltpunkt / skiltplater på strekning 2 og 3
- Belysningsstrekning med tilhørende datterobjekt som kun er relevant for rampa
- Stikkrenner som kun går under ei rampe
- Kantstein/rekkverk og gjerde på utsida av rampa
- Kummer som ligger i rampene kan knyttes til rampe
- Bomstasjon
- Holdeplassutrustning
Eksempler på vegobjekter som i gitte situasjoner skal kobles mot hovedveg:
- Skilt som er rettet mot trafikk på hovedveg – også om de er lokalisert på utsida av rampa
- Skilt på strekning 1 knyttes til hovedveg og gis sideposisjon
- Stikkrenner som går under både hovedveg og rampe
- Trafikkøyer, grøfter, kantstein og rekkverk som ligger mellom hovedveg og rampene
- Kantklippareal, busker, trær, grøntareal for øvrig, fylling og skjæring (og lignende objekter). I tilfeller hvor dette ligger på utsida av rampe er det åpning for å knytte dette til rampene
- Kabler, trekkerør, rørledning, kabelgrøft, lukket rørgrøft, kum
- Skiltportaler som går over både hovedveg og rampe. Alle skiltplatene på en slik portal kobles til samme veg som portalen
