8: Vegobjekter i plankryss

Nettstedet fungerer best med javascript skrudd på, men du har ikke aktivert javascript i nettleseren din. For å navigere på nettstedet uten javascript, kan du søke eller navigere ved hjelp av nettstedkartet.

8.1: Generelt

Plankryss vil si rundkjøringer, T-kryss og X-kryss som ligger i ett plan.

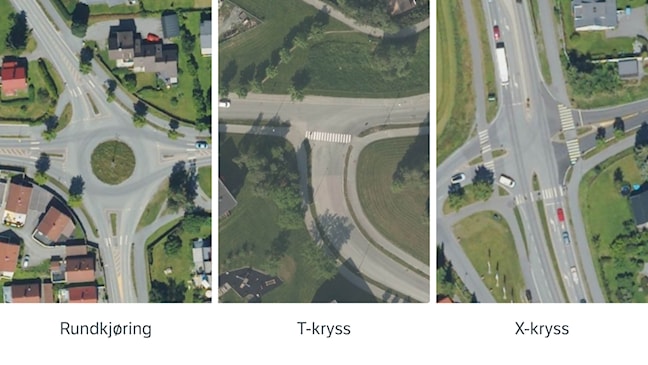

Ulike typer plankryss

En rundkjøring er et kryssystem med én tilhørende kryssdel. Kryssdelen har en egen veglenkesekvens i sirkulasjonsområdet. T-kryss og X-kryss er ikke kryssystemer og har derfor ikke egne veglenkesekvenser.

I kryss rangeres vegene etter vegkategoriene europa-, riks-, fylkes-, kommunal veg osv. Innenfor hver vegkategori vil vegnummeret avgjøre rangeringen. Viktigste veg har lavest vegnummer.

Det skilles også på primærveg og sekundærveg:

a: Primærveg er høyeste klassifiserte veg – ofte gjennomgående veg.

b: Sekundærveg er tilstøtende veg.

Det kan bli avvik mellom plassering på vegnettet og geografisk plassering for vegobjekter i kryssområder. Det er derfor ekstra viktig med god egengeometri på disse vegobjektene.

Regel 8-1:

Fysiske vegobjekter som ligger i kryssområdet skal registreres til den veien vegobjektet tilhører. Vegobjekt som ligger i rundkjøringen eller rett utenfor, kobles til rundkjøringens veglenkesekvens. Vegobjekter i sentraløya skal gis sideposisjon R0.

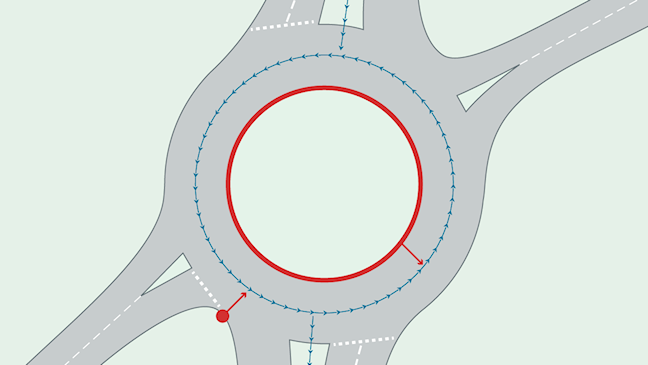

Illustrasjon av rundkjøring sett ovenfra. Rundkjøringens kjørebane er markert med piler som viser kjøreretning. Sentraløya er markert med en rød sirkel. Eksempler på vegobjekter i og rett utenfor rundkjøringen er vist, med pil som indikerer at disse skal kobles til rundkjøringens veglenkesekvens. Vegobjekter i sentraløya skal gis sideposisjon R0. — Figur 8‑1: Stedfesting av vegobjekter i rundkjøring. Vegobjekter som ligger i eller rett utenfor rundkjøringen kobles til rundkjøringens veglenkesekvens. Vegobjekter i sentraløya stedfestes med sideposisjon R0. Pil og markering viser sammenhengen mellom fysisk plassering og korrekt stedfesting. Illustrasjon: Statens vegvesen.

I rundkjøring gjelder også at data skal koples mot vegtrasénivå og ikke kjørebanenivå eller kjørefeltnivå.

Eksempel på stedfesting av skilt ved rundkjøring

Rundkjøringer betraktes som primærveg. Rundkjørings- og vikepliktskiltene og eventuelle vegvisningskilt – rettet mot trafikken i rundkjøringen – skal derfor stedfestes til rundkjøringen (markert med røde sirkler i eksempelet under). Dette gjelder også eventuelle andre skilt som ligger på den delen av trafikkøyene som vender mot rundkjøringen. Skilt som ligger på den delen av trafikkøya som vender bort fra rundkjøringen, hører til samme veg som trafikkøya (markert med grønne firkanter).

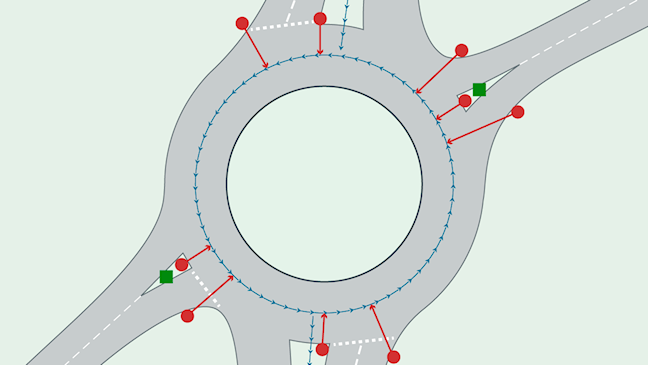

Skjematisk illustrasjon av en rundkjøring, som viser hvilke skilt som hører til rundkjøringen og hvilke som hører til tilstøtende veg. — Skiltene som er merket med rød sirkel hører til rundkjøringen. Skiltene som er merket med grønn firkant hører til vegen trafikkøya ligger på. Illustrasjon: Statens vegvesen.

Regel 8-2:

Gangfelt som kobler sammen g/s-veg eller fortau langs gjennomgående veg og krysser sekundærveg skal kobles til gjennomgående veg. Dette gjelder også utstyr kobla til gangfeltet, som oppmerking og intensivbelysning.

Gangfelt og tilhørende objekt stedfestes på primærvegen

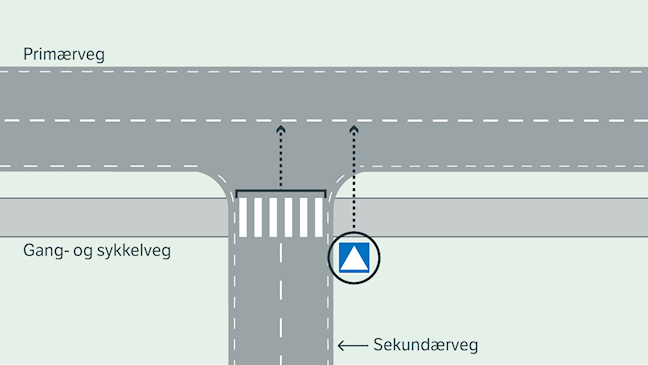

Illustrasjon av et kryss der en primærveg går horisontalt og en sekundærveg munner ut nedenfra. Et gangfelt krysser sekundærvegen og knytter gang‑ og sykkelveg til primærvegen. Piler og markeringer viser at gangfeltet og tilhørende vegobjekter, som skilt og oppmerking, skal stedfestes til primærvegen, ikke til sekundærvegen. — Regel 8‑2: Gangfelt som kobler sammen g/s-veg eller fortau langs gjennomgående veg og krysser sekundærveg skal kobles til gjennomgående veg. Dette gjelder også utstyr kobla til gangfeltet, som oppmerking og intensivbelysning. Illustrasjon: Statens vegvesen.

Regel 8-3:

Vikepliktsskilt og vikepliktslinjer kobles til primærveg i kryssområder, og gis sideposisjon «Høyre tilfart» eller «Venstre tilfart».

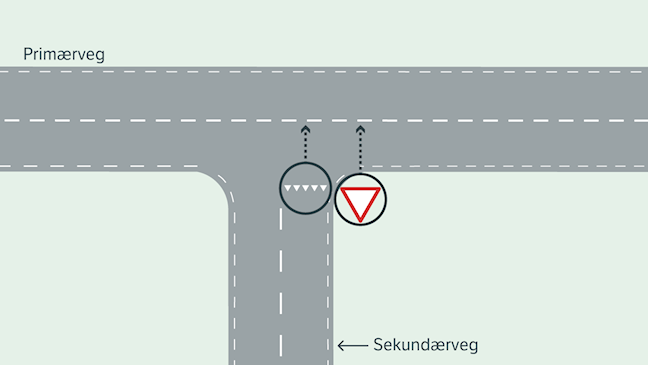

Illustrasjon av et T‑kryss der primærveg går horisontalt og sekundærveg munner ut nedenfra. På sekundærvegen er det vist vikepliktslinje i kjørebanen og vikepliktsskilt langs vegen. Piler og markeringer viser at både vikepliktslinjen og vikepliktsskiltet skal stedfestes til primærvegen, med sideposisjon høyre eller venstre tilfart, ikke til sekundærvegen. — Stedfesting av vikepliktsskilt og vikepliktslinjer i kryss. Vikepliktsskilt og vikepliktslinjer i kryssområde skal stedfestes til primærvegen, og gis sideposisjon høyre eller venstre tilfart, avhengig av hvilken sideveg de regulerer. Illustrasjon: Statens vegvesen.

Regel 8-4:

Multippel stedfesting på vegobjekt som går gjennom et kryss bør unngås. Metode 1 eller 2 brukes avhengig av hvor langt vegobjektet går inn på ny veg. Vegobjekt som går gjennom en rundkjøring, for eksempel rekkverk eller fortau, festes ikke multippelt på kryssdelen.

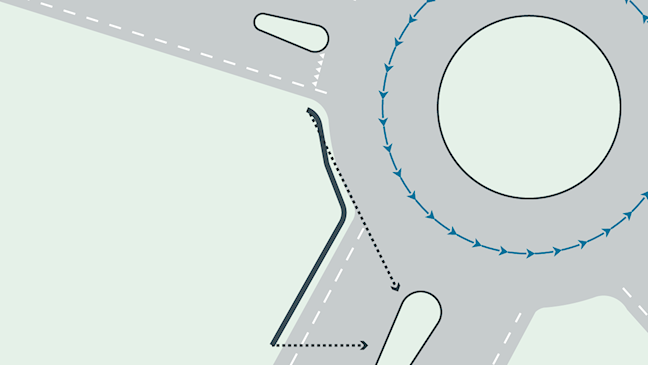

Illustrasjon av en rundkjøring der et vegobjekt – her rekkverk – vist som en sammenhengenge linje, går fra en tilhørende veg. gjennom rundkjøringen og videre ut på en annen veg. Piler viser at objektet ikke skal gis multippel stedfesting på rundkjøringen. — Regel 8‑4: Objekt som går gjennom rundkjøring festes ikke multippelt på rundkjøringen. Vegobjekter som passerer gjennom rundkjøringen og fortsetter videre, skal ikke stedfestes multippelt på rundkjøringens veglenkesekvens.

I eksempelet vist på illustrasjonen over, brukes metode 1 (jfr. kapittel 1.4) for stedfesting.

OBS! Objektet er lenger enn lengde av stedfesting på vegnettet. Det er derfor viktig å angi lengde av rekkverket på egenskapstypen «Lengde» dersom objektet mangler egengeometri.

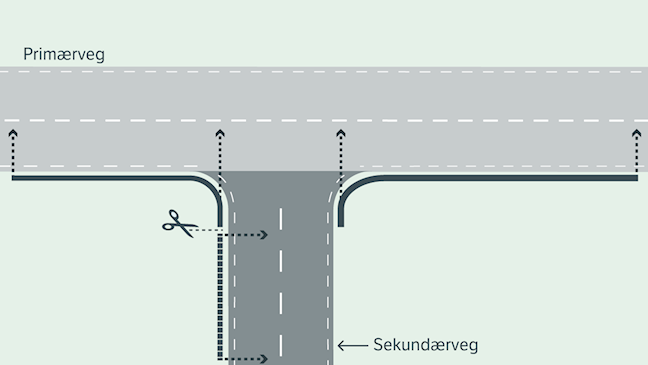

Illustrasjon av et T‑kryss der primærveg går horisontalt og sekundærveg munner ut nedenfra. Ett vegobjekt avsluttes inn i krysset og kobles til primærvegen. Et annet vegobjekt går gjennom krysset og videre på sekundærvegen, og er vist delt i kryssområdet med en stiplet linje som illustrerer splitting. Figuren viser at avsluttede objekter stedfestes til primærveg, mens gjennomgående objekter splittes for korrekt stedfesting. — Regel 8‑4: Stedfesting av vegobjekter i kryss – avslutning og gjennomgående objekt. Vegobjekt som avsluttes inn i kryss stedfestes til primærveg. Vegobjekt som går gjennom kryss og fortsetter videre, skal splittes i kryssområdet (markert med stiplet linje) for å unngå multippel stedfesting.

Objekt som avsluttes inn i kryss stedfestes på primærveg.

Objekt som går gjennom kryss og fortsetter videre, splittes.

I eksempelet vist på figuren over brukes metode 1 (jfr. kapittel 1.4) på høyre objekt, og metode 2 på venstre objekt.

I metode 2 splittes objektet, noe som gir én vegsystemreferanse per objekt.

Regel 8-5:

Ett og samme vegobjekt (relevant for strekningsobjekt) skal enten være koblet mot primærvegen eller sekundærvegen – ikke begge samtidig.
